Самые часто задаваемые вопросы по заделке кабельных проходок герметиком ОГНЕЗА-ГТ

Огнезащитная заделка кабельных проходок терморасширяющимся герметиком ОГНЕЗА-ГТ – топовое решение, которое почти 10 лет активно используется в отечественном строительстве. В этой публикации мы ответили на самые часто задаваемые вопросы от проектировщиков, инженеров и монтажников по решениям с герметиком ОГНЕЗА-ГТ.

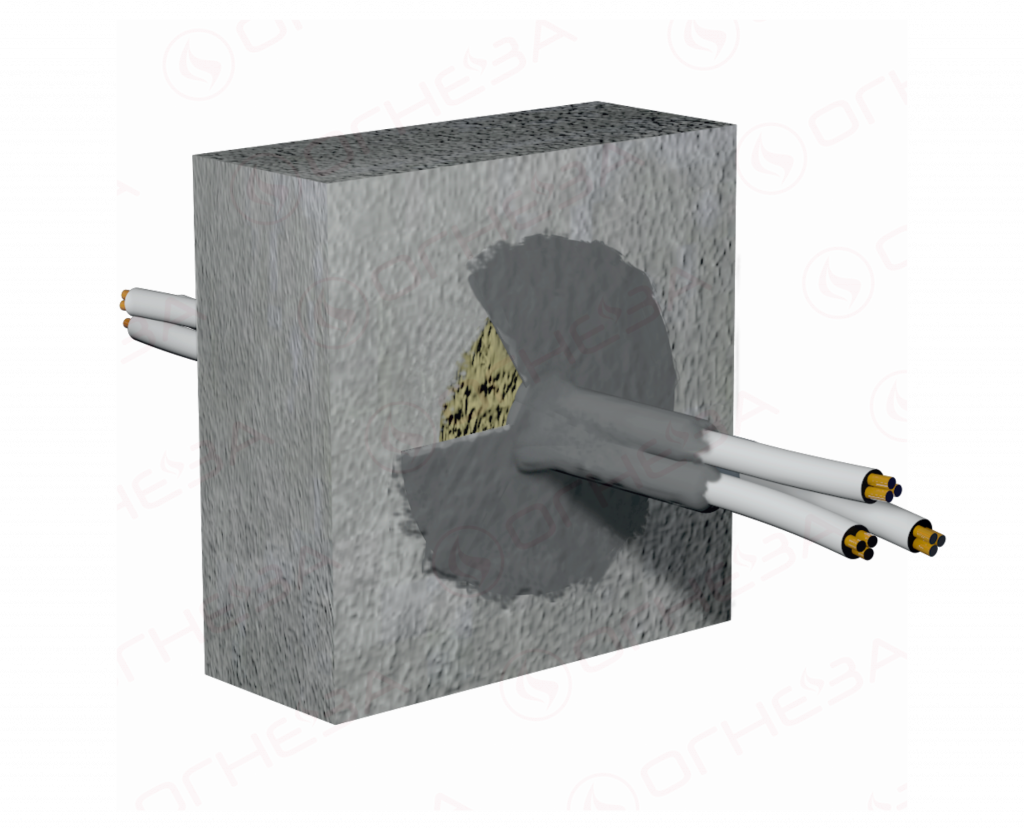

1.     Как заделать кабельную проходку, если она не круглая, а квадратная или вообще другой формы?

Кабельная проходка заделывается одинаково согласно технической документации вне зависимости от формы и величины отверстия. Отверстие необходимо очистить, заполнить негорючей минеральной ватой плотностью 100 кг/м³, нанести герметик на проходку + 5 см по диаметру от края отверстия, а также на выступающий кабель – также на расстоянии 5 см.

2.     Как сделать расчёт, сколько нужно герметика на моё количество кабельных проходок?

Чтобы сделать расчёт, необходимо знать следующие параметры: требуемый предел огнестойкости, толщина стен/перекрытий, размер отверстий, диаметр кабеля/пучка кабеля и количество отверстий. Исходя из этих данных, используя таблицу с нормами расхода герметика, можно сделать расчет самостоятельно. Самое простое решение – воспользоваться калькулятором, а для точного расчета свяжитесь с нами info@ogneza.com, 8 800 200 98 00

3.     Что делать, если кабель в гофре?

При возможности снять гофру в месте пересечения кабеля со стеной для огнезищитной заделки. Если снять гофру не представляется возможным (например, в случае с ОКЛ), то заделать проходку аналогично, как и когда кабель проложен без гофры. Каждый случай индивидуален и имеет множество нюансов, в связи с чем рекомендуем обратиться к нашим техническим специалистам для получения детальной консультации.

4.     Кабель в закладной трубе. Как наносить герметик?

В данном случае герметик наносится на проходку в границах закладной трубы (если она выступает за границы стены) или с нахлестом 50 мм на стену (если труба не выступает за границы стены) и на кабель 100 мм.

5.     Можно ли гильзу для прокладки кабеля сделать из пластиковой трубы?

Нет. В данном случае не получится обеспечить необходимый предел огнестойкости. Согласно ГОСТ 53310 допускается использование только металлических гильз.

6.     Кабель прокладывается в лотках. Как заделать проходку в таком случае?

Для заделки кабеля в лотках есть сертифицированное решение с негорючей минеральной ватой и терморасширяющимся герметиком ОГНЕЗА-ГТ. Предел огнестойкости проходки от IET 60 до IET 180 по ГОСТ Р 53310-2009 в зависимости от толщины стены. Решение подходит для всех типов лотков: перфорированных, сплошных, с крышкой и без нее, а также проволочных и лестничных. Подробная инструкция по заделке проходки описана в технологическом регламенте.

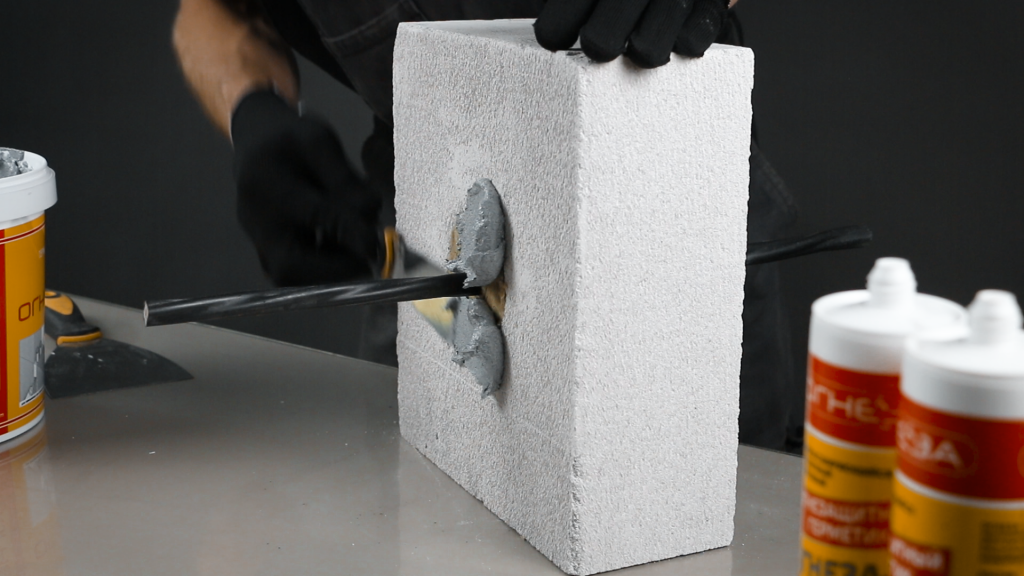

7.     Чем наносить герметик?

Наносить герметик рекомендуется шпателем.

8.     С каким материалом стен можно заделывать кабельную проходку и это будет сертифицированное решение? Бетон, кирпич, сэндвич-панель, гипрок, дерево?

Если конструкция (стена, перекрытие) имеют нормированный предел огнестойкости (не важно, из чего они выполнены), это должно быть подтверждено сертификатом. В этом случае место прохода коммуникаций должно быть не ниже этого предела. Нормативные документы не регламентируют материал, из которого должна быть выполнена конструкция, она должна обеспечить заявленный предел огнестойкости.

В соответствии с требованиями п. 5.2.4 СП 2.13130.2020 узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций. Пределы огнестойкости узлов пересечения (проходок) определяются в соответствии с ГОСТ 30247.1, ГОСТ Р 53299, ГОСТ Р 53306, ГОСТ Р 53310.

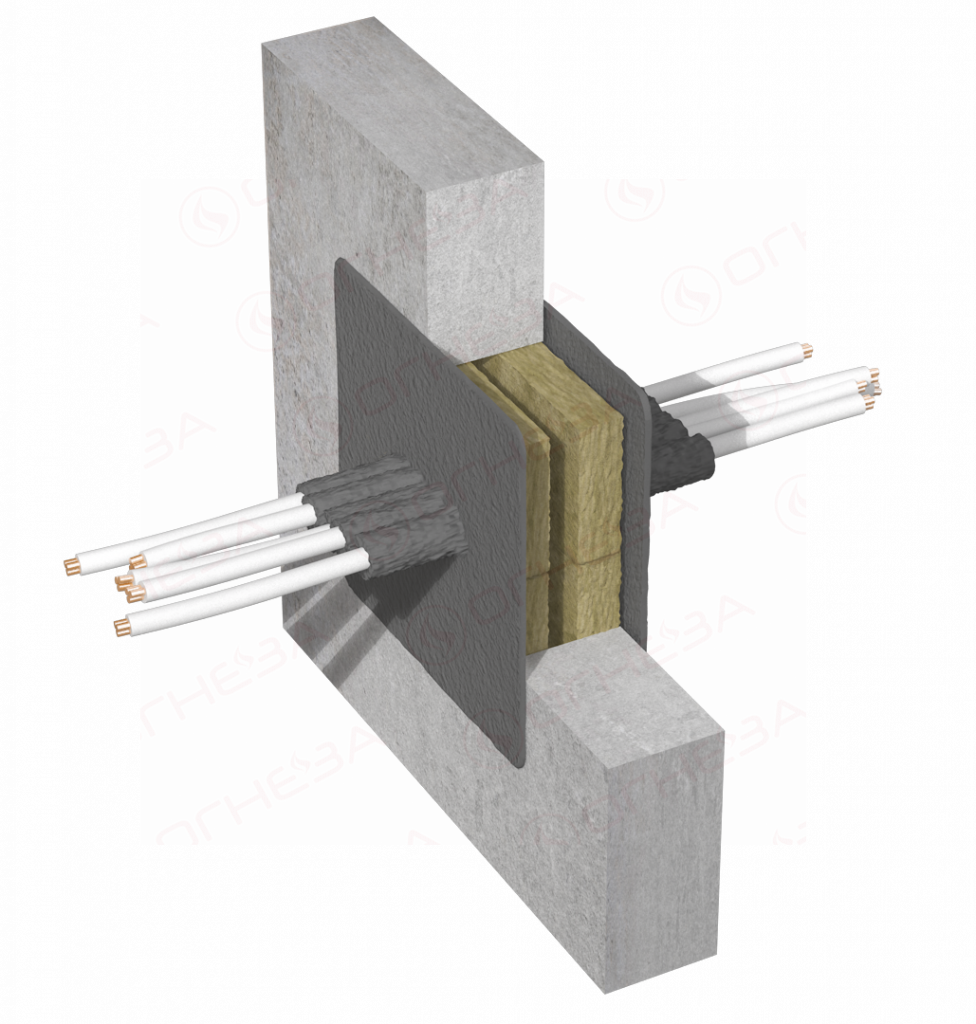

9.     Можно ли заполнить кабельную проходку полностью герметиком, не используя минеральную вату?

Нельзя. Заделку необходимо производить согласно сертификату соответствия, а значит использовать негорючую минеральную вату плотностью не менее 100 кг/м³.

10. Можно ли заменить негорючую минеральную вату в проходке на огнеупорную пену?

Нельзя! Огнеупорная монтажная пена не сертифицирована в составе кабельной проходки, так как не выдержит огневого воздействия на протяжении требуемого времени. Проходки с использованием однокомпонентной огнеупорной пены не пройдут инспекционный контроль даже в сочетании с огнезащитным герметиком ОГНЕЗА-ГТ.

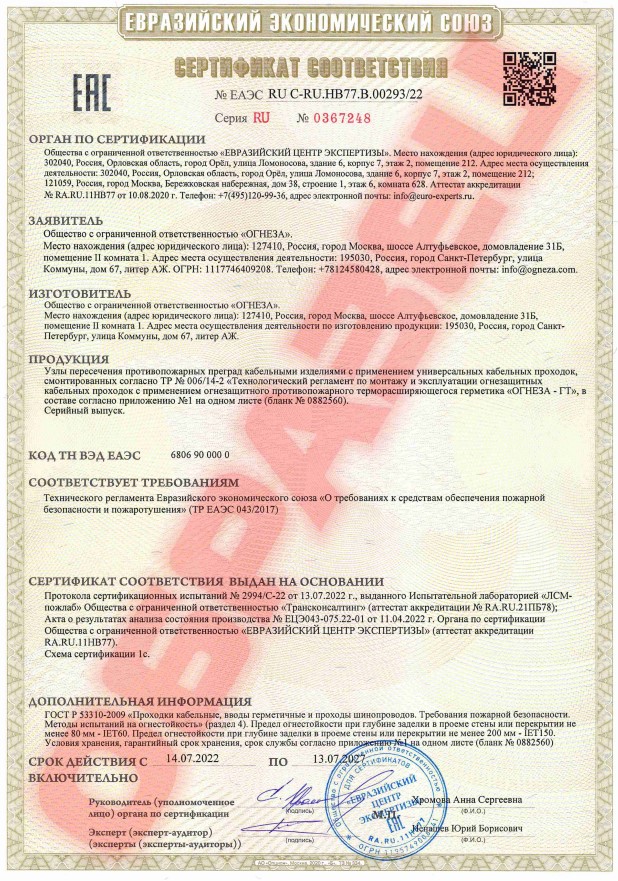

11. На какие пределы огнестойкости сертифицирован герметик ОГНЕЗА-ГТ?

Терморасширяющийся герметик ОГНЕЗА-ГТ сертифицирован на несколько пределов огнестойкости: IET 60 – для стен и перекрытий от 80 мм, IET-150 – для стен и перекрытий толщиной от 200 мм.

Если необходим предел огнестойкости выше 150 минут, предлагаем использовать другие сертифицированные решения ОГНЕЗА.
